在产业范畴,电位器的利用十分遍及。自动化相干的测试也必不可少,本文从相干尺度(GBT-15298-94)中收拾整顿摘录部门界说唆使,让工程师能有个快速理解,也作为备忘速查东西。
2.2.21 电位器 potentiometer
作为分压器利用的一个三端元件。它的两个引出端与电阻体的两个终端相连,而第三端连到可以沿电阻体作机械运动的动触点上。
如下图为常用的角位移扭转电位器与直线位移式电位器。


2.2.30 引出端称号 designation of terminations
电位器的三个引出端的优先称号是:
a— 按2.2.29条规定的逆时针方向将轴调理到止境时,在电气上最靠近动触点端的终端引出端。
b— 动触点引出端。
c— 另外一端的终端引出端。
能够接纳数字1、2和3或黄色、白色和绿色别离替代a、b和c。在标记引出端时,其标记标记应与本条符合。暗示其它引出端时,所增长的字母、数字和色彩应在有关标准中划定。

2.2.49电阻-路程特性resistance/travel relationships
2.2.49.9 契合性 conformity
是实践测得的电阻纪律与划定电阻纪律之间的最大差值,以总阻值或总外加电压的百分数暗示。
注:契合性能够用差别的方法暗示,但具体标准中必需明白划定。上面的条目给出了暗示契合性的一些办法。

2.2.49.11 直线性(见图13) linearity
契合性的一种特别情势,它是在划定纪律或输出比呈直线时的契合性。

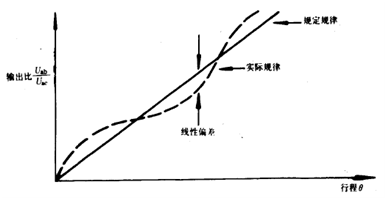

图13 直线性

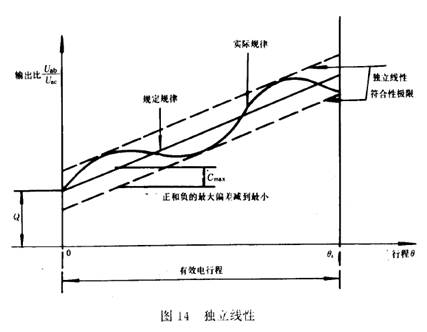

2.2.49.12 自力线性(最好直线)(见图14) independent linearity (best straight line)
契合性的一种特别情势,它是有用电路程或其任一指定部门的范围内实践纪律对参考直线的最大垂直偏向,以总外加电压的百分数的百分数暗示,参考直线的斜率和位置是按垂直偏向到达最小来挑选。
注:当划定了最大和最小输出比要求时,就限定了参考直线的斜率和位置。其数学表达式为:

式中:P—未加划定的斜率;
Q—在θ=0未加划定的截距;
θA—有用电路程。
此中P和Q的挑选应使C到达最小,但受输出比要求的限定。

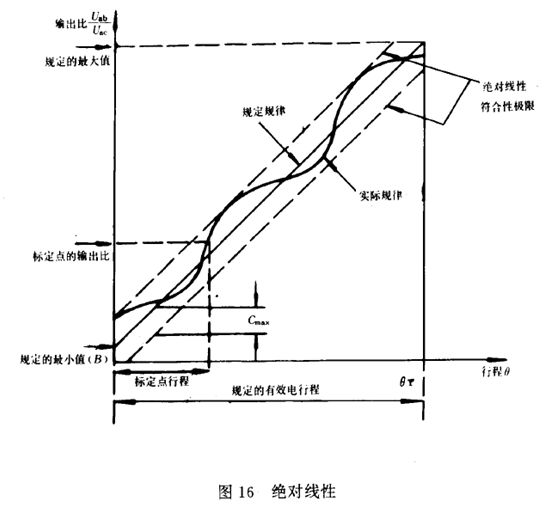

2.2.49.14 绝对线性(见图16)absolute linearity
契合性的一种特别情势,是在划定的有用电路程内,实践纪律与参考直线间的最大垂直偏向,以总外加电压的百分数暗示。参考直线经由过程划定的有用电路程两头所划定的最小和最大输出比。除另有划定外,最小和最大输出比分别为总外加电压的0和100% 。
其数学表达式为:

式中:
A— 给定的斜率;
B— θ=0时给定的截距;
θT—划定的有用电路程。
除非另有划定,A=1和B=0 。

2.2.49.21 动弹噪声 rotational noise
当动触点运动时,因为打仗电阻变革或轨道电阻变革惹起的电输出中呈现而不存在于输入之中的一些杂散变革。
2.2.49.22 打仗电阻变革(C.R.V.)contact resistance variation (C.R.V.)
动触点以划定的速度运动时,动触点与电阻体之间阻值的变革。
2.2.49.24 输出光滑性(仅适用于非线绕型)output smoothness
在输入中不存在而在输出中呈现的任何杂散变革,输出光滑性包罗了打仗电阻变革、分辨力和输出中的其他细小非线性等身分。凡是以总外加电压的百分数暗示,并在有用电路程范围内所划定的路程增量上丈量。
